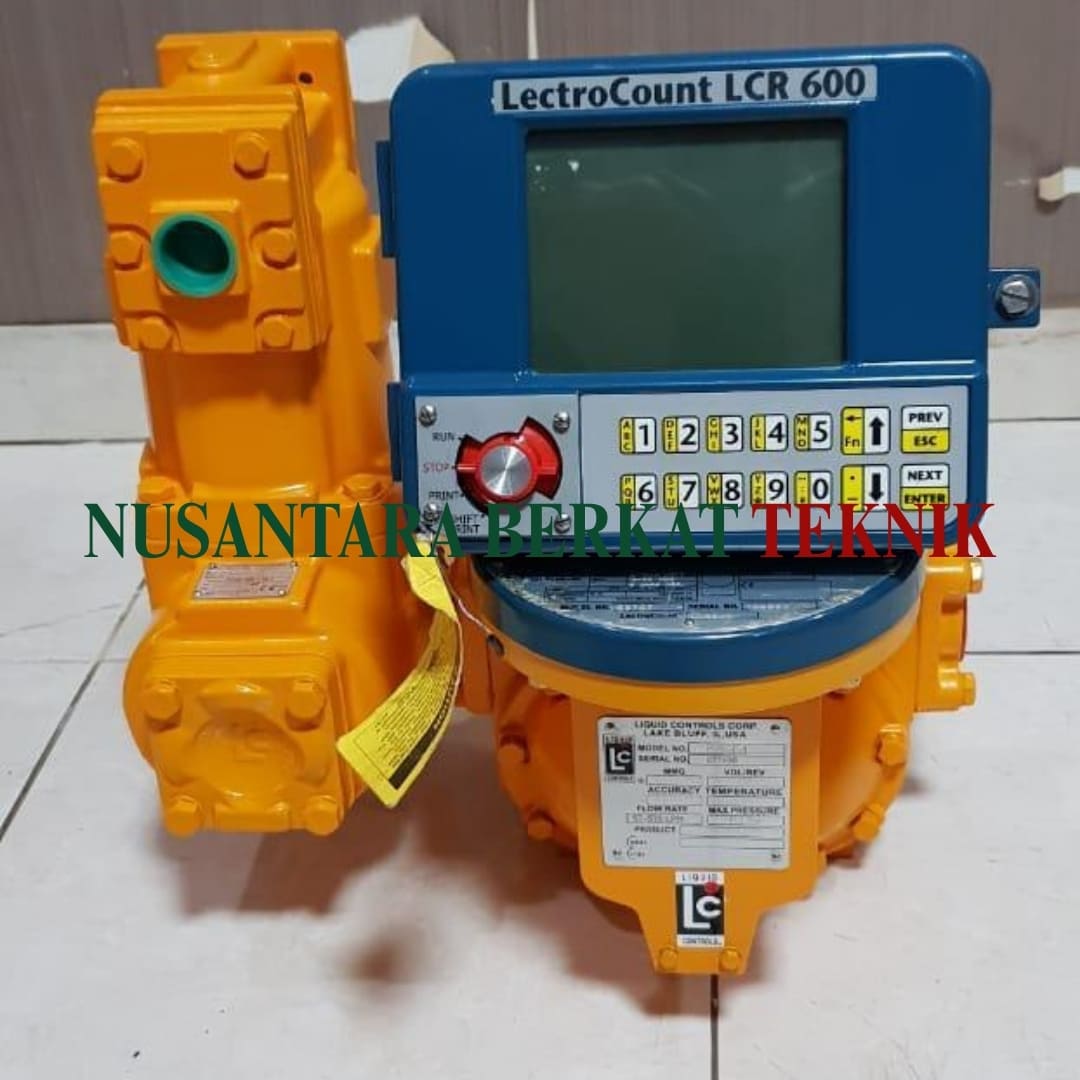

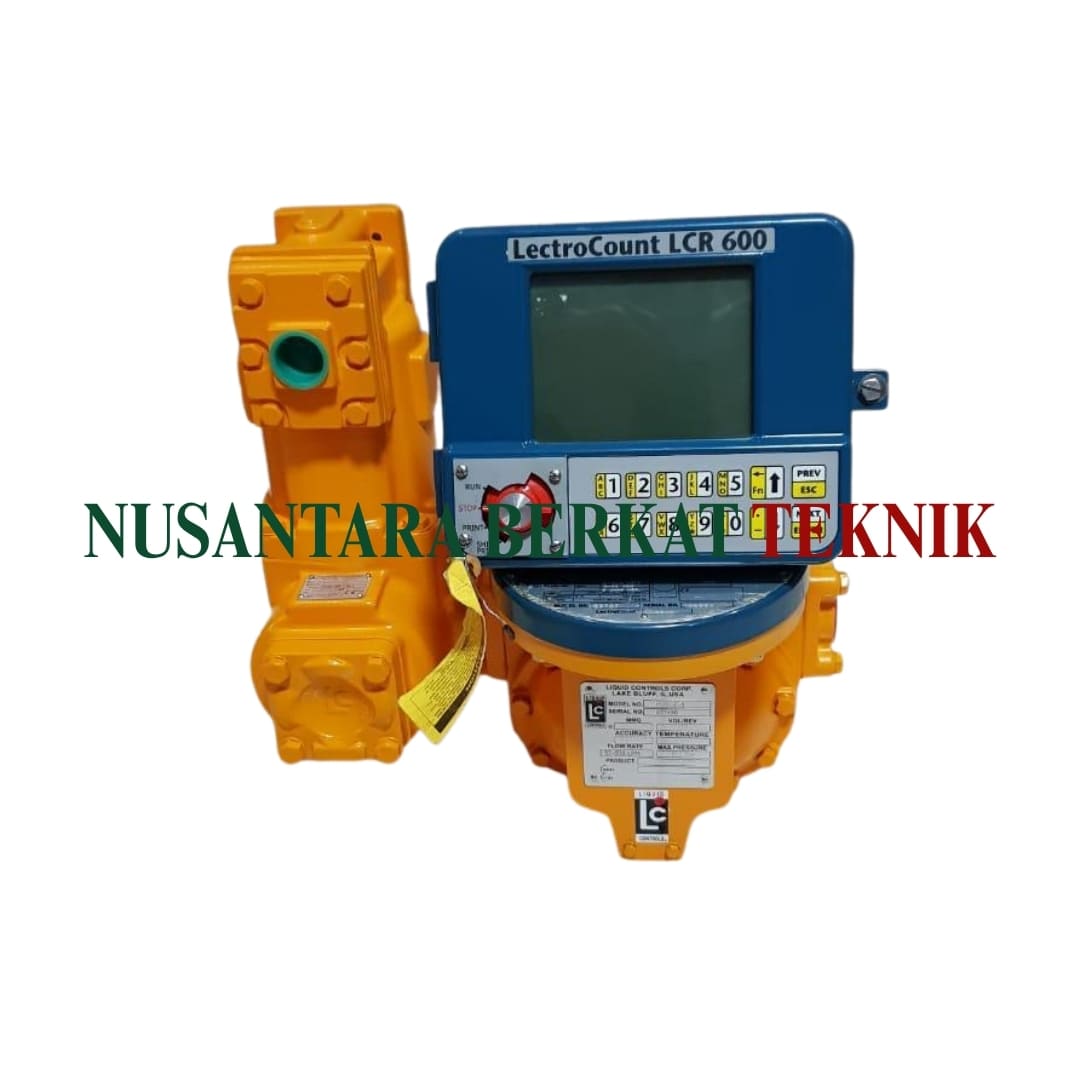

Flowmeter Liquid Controls M-10-1 + LectroCount LCR 600
Flowmeter Liquid Controls M-10-1 + LectroCount LCR 600

Flowmeter Liquid Controls M-10-1 + LectroCount LCR 600

Parameter Spesifikasi
Model M-10-1
Tipe Positive Displacement (PD) Tri-Rotor Meter
Ukuran Flange 2 inch
Rentang Flow Rate 15-150 GPM (56–567 LPM)
Tekanan Maksimum 150 PSI / 10,3 BAR / 1034 kPa
Rentang Suhu Operasional -40°F hingga 160°F (-40°C hingga 71°C)
Pressure Drop ± 2,3 PSI (rata-rata, tergantung flow rate)

B. Register Elektronik LectroCount LCR 600

Parameter Spesifikasi
Tipe Register Mikroprosesor, Electronic register
Display LCD 320 x 240 piksel
Material Housing Aluminium alloy ADC12, Corro-Coat PE 74-141 polyester powder coat
Rentang Suhu -40°F hingga 158°F (-40°C hingga 70°C)
Input Voltage 9-28 VDC, maksimum 4,5 A (termasuk solenoid valve & display heater)
Proteksi Elektrikal Fuse 5 A
Komunikasi Data RS-232 (EIA-232E), RS-485 (SAE J1708)
Output Pulsa 5-28 V peak to peak, maksimum 7500 Hz
Output Auxiliary 2 output tambahan (On, Off, On During Delivery, Monitor Flow Rate, Toggle Flowrate, Flow Direction)
Output Solenoid 3 unit, 10,2–27,2 VDC, maksimum 1 A masing-masing
Sensor Optik 10-28 VDC, maksimum 0,5 A
RTD Temperature Probe Sensor platinum 4 kabel, 100 Ω @ 0°C, 138,5 Ω @ 100°C
Kategori: ,

Deskripsi

Flowmeter Liquid Controls M-10-1 with LectroCount LCR 600

Flowmeter Liquid Controls M-10-1 adalah flowmeter jenis Positive Displacement (PD) tri-rotor dengan ukuran flange 2 inch, digunakan untuk mengukur volume cairan bahan bakar secara akurat pada aplikasi custody transfer. Produk ini menggunakan tiga rotor yang berputar sinkron tanpa kontak logam-ke-logam di dalam ruang ukur, sehingga tidak terjadi keausan pada elemen pengukur dan akurasi tetap terjaga dalam jangka panjang.

Unit ini dikombinasikan dengan register elektronik LectroCount LCR 600, yaitu register berbasis mikroprosesor yang menampilkan data volume, laju alir (flow rate), dan informasi pengiriman secara real-time pada layar LCD 320 x 240 piksel. LCR 600 mendukung kalibrasi multi-titik (multi-point calibration) dan single-point, kompensasi volume terhadap suhu (ETVC), pencetakan tiket pengiriman, serta komunikasi data melalui RS-232 dan RS-485.

Konfigurasi Class 1 (M-10-1) pada flowmeter ini menjadikannya sesuai untuk pengukuran:

  • Produk BBM olahan (Refined Petroleum Products)
  • Bensin bertimbal dan tanpa timbal (Leaded & Unleaded Gasoline)
  • Fuel oil dan diesel fuel (solar)
  • Kerosene
  • Ethylene glycol dan propylene glycol pada kapasitas terukur
  • Motor oil, crop oil, dan rotogravure ink pada laju alir yang direduksi

Aplikasi penggunaan:

  • Sistem pengisian BBM pada truk tangki (truck-mounted fuel delivery)
  • Custody transfer BBM pada depo dan bulk plant
  • Pengukuran serah-terima cairan dari tangki ke kendaraan pengangkut (truck, dump truck, mobil tangki)
  • Aplikasi retail/on-demand fueling
  • Sistem loading/unloading pada tangki penyimpanan
